IP和TCP抓包分析实验

实验拓扑

图1-1

实验需求

配置IP地址，AR1的GE_0/0口是1.1.1.1/24，AR2的GE_0/0口是1.1.1.2/24
在该链路上开启抓包
在AR1上ping R2
开启wireshark，查看抓取的ping包的内容
在AR2上开启FTP服务
在AR1上访问AR2的FTP
刷新wireshark，查看抓取的FTP的登录名和密码

实验解法

1.修改设备名称

步骤1：在AR1上进入系统视图，修改设备名称为AR1

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]sysname AR1
[AR1]

步骤2：在R2上进入系统视图，修改设备名称为AR2

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]sysname AR2
[AR2]

2.配置IP地址

步骤1：在AR1上进入GE_0/0接口的接口视图，配置IP地址为1.1.1.1/24

[AR1]interface GigabitEthernet 0/0
[AR1-GigabitEthernet0/0]ip address 1.1.1.1 24

步骤2：在AR2上进入GE_0/0接口的接口视图，配置IP地址为1.1.1.1/24

[AR2]interface GigabitEthernet 0/0
[AR2-GigabitEthernet0/0]ip address 1.1.1.2 24

3.开启抓包

步骤1：右键点击AR1和AR2相连的链路，点击开启抓包，如图1-2所示

图1-2

4.在AR1上Ping AR2

[AR1]ping 1.1.1.2
Ping 1.1.1.2 (1.1.1.2): 56 data bytes, press CTRL_C to break
56 bytes from 1.1.1.2: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 1.1.1.2: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=4 ttl=255 time=1.000 ms

5.开启Wireshark，查看抓取的Ping包内容

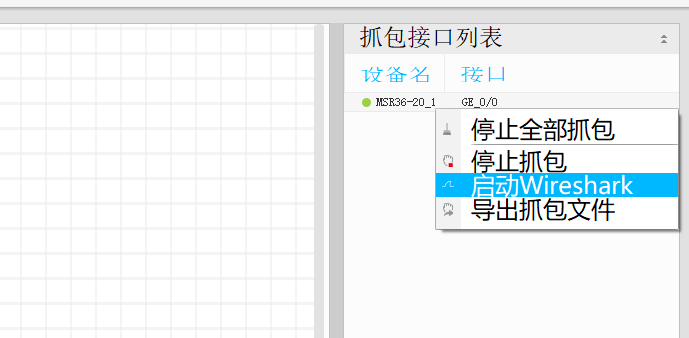

步骤1：点开HCL右侧边栏，右键点击GE_0/0接口，并点击启动Wireshark，如图1-3所示

图1-3

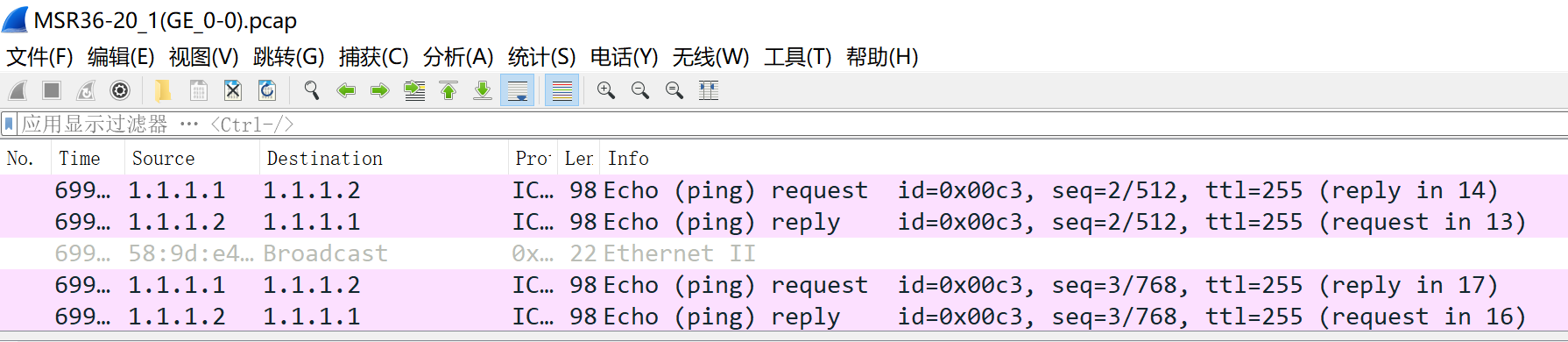

步骤2：在Wireshark中可以看到抓到的数据包，紫色高亮的就是Ping包，如图1-4所示

图1-4

步骤3：双击某个Ping包，查看数据包详细内容，展开Internet Protocol Version 4，可以查看到详细的IP头部格式，如图1-5所示

图1-5

6.在AR2上开启FTP服务，创建用户wangdaye，密码123456

[AR2]ftp server enable
[AR2]local-user wangdaye class manage
New local user added.
[AR2-luser-manage-wangdaye]password simple 123456
[AR2-luser-manage-wangdaye]authorization-attribute user-role level-15
[AR2-luser-manage-wangdaye]service-type ftp

7.在AR1上访问FTP服务，输入用户名和密码

注意：FTP登录功能只能在用户视图下使用

<AR1>ftp 1.1.1.2
Press CTRL+C to abort.
Connected to 1.1.1.2 (1.1.1.2).
220 FTP service ready.
User (1.1.1.2:(none)): wangdaye
331 Password required for wangdaye.
Password:
230 User logged in.
Remote system type is UNIX.
Using binary mode to transfer files.

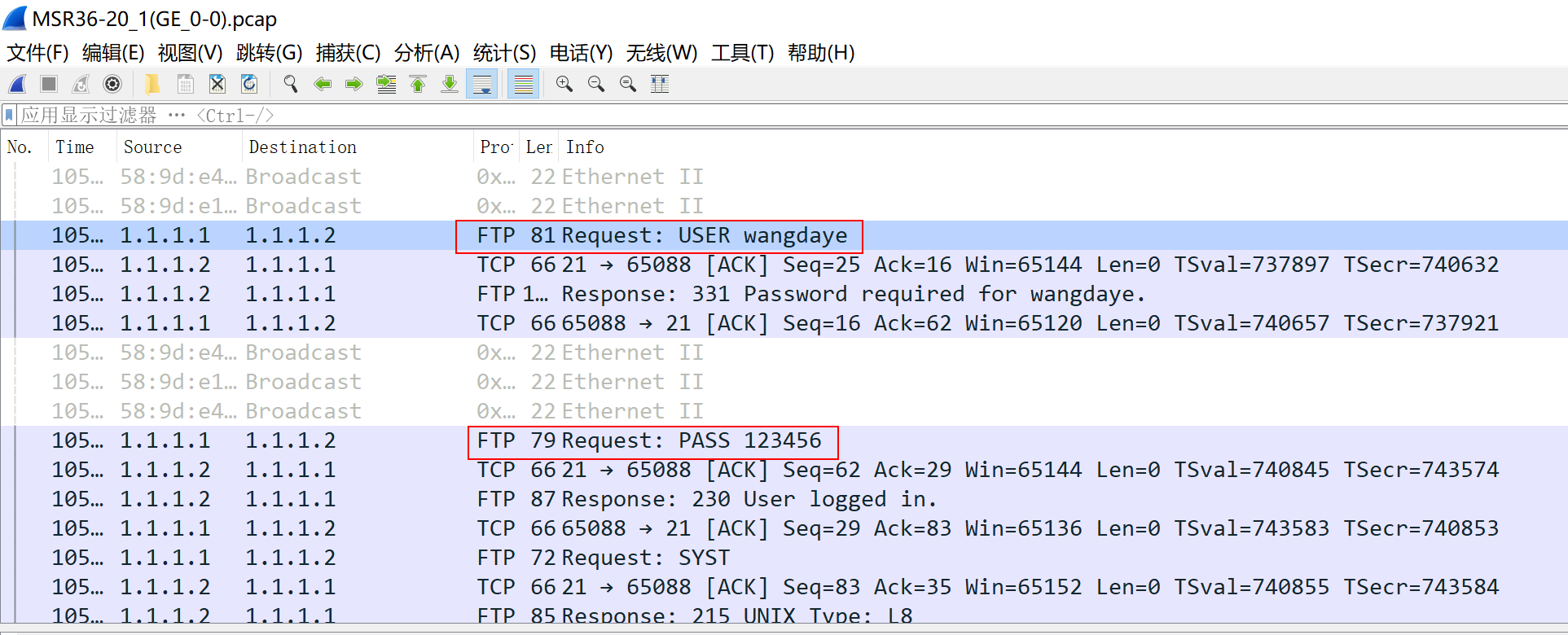

8.刷新Wireshark，发现已经抓取到FTP的登录名和密码，如图1-6所示

图1-6
